Модули MIM / MIME

Описание
Модификации

Модули MIM и MIME предназначены для подключения оборудования Speedway к различным сетям передачи данных и расширению его функциональных возможностей.

Преимущества
  • широкий выбор;
  • высокая надёжность;
  • оптимальное соотношение цена/качество;
  • гарантия 5 лет.

MIM-G703 и MIME-2xG703 / MIME-2xG703L

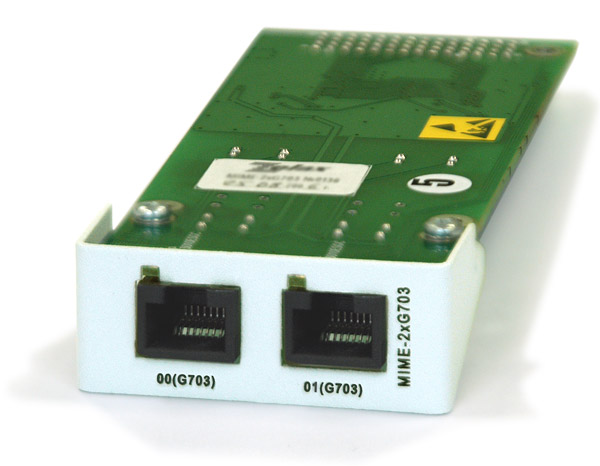

Модуль с двумя портами G.703/E1 Zelax MIME-2xG703Модули с одним и двумя портами G.703/E1:

  • интерфейс: G.703, ГОСТ 26886-86;
  • цикловая структура: отсутствует/G.704;
  • чувствительность приёмника: –12 дБ («G703L»), –43 дБ («G703»);
  • линейный код: HDB3 и AMI.

Модули предназначены для подключения оборудования Speedway к каналам G.703/E1, радиорелейным линиям связи, телефонным станциям и т.п. Для модулей «G703» максимальная длина линии связи составляет 2 км, а для модулей «G703L» — 400 м.



MIM-E1A, MIM-2xE1A и MIM-4xE1A

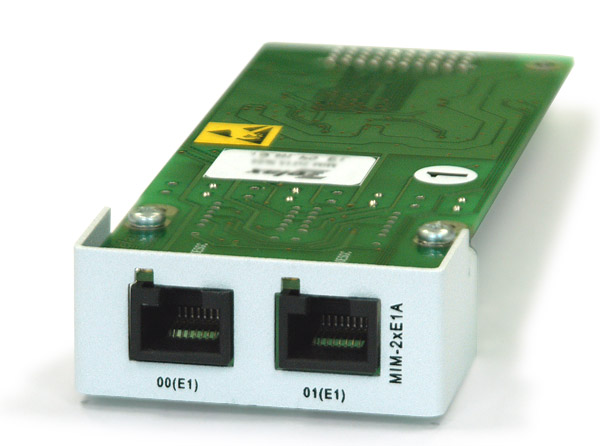

Модуль с двумя портами G.703/E1 и поддержкой CRC-4 Zelax MIM-2xE1AМодули с одним, двумя и четырьмя портами G.703/E1 и поддержкой CRC-4:

  • интерфейс: G.703, ГОСТ 26886-86;
  • цикловая структура: отсутствует/G.704;
  • линейный код: HDB3 и AMI;
  • чувствительность приёмника: –43 дБ;
  • поддержка CRC-4.

Модули «E1A» применяются для подключения к каналам E1, в которых требуется поддержка CRC-4, или в случаях, когда необходимо большое количество портов E1.



MIME-2xSHDSLQ

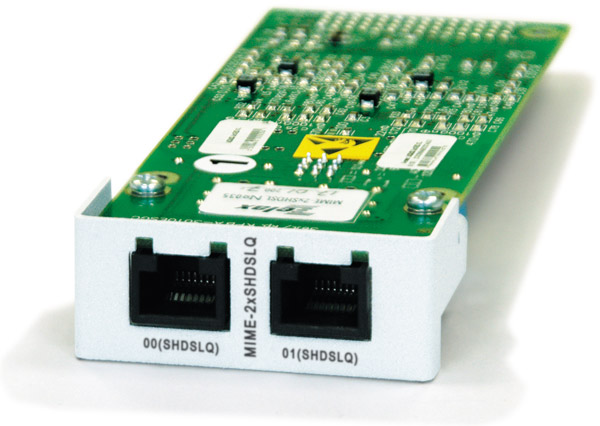

Модуль с двумя портами SHDSL.bis Zelax MIME-2xSHDSLQМодуль с двумя портами SHDSL.bis:

  • физическая линия: одна витая пара;
  • кодирование: TC-PAM 8, 16, 32 и 64;
  • скорость передачи данных: от 192 до 12672 кбит/с.

Модуль в составе оборудования Speedway применяется при построении сети широкополосного абонентского доступа.



MIME-2xE05-R

Модуль с двумя портами ИКМ-15 и функцией аварийной коммутации портов Zelax MIME-2xE05-RМодуль с двумя портами ИКМ-15/G.703/E1 и функцией аварийной коммутации портов:

  • интерфейс: ИКМ-15/G.703, ГОСТ 26886-86;
  • цикловая структура: отсутствует/ИКМ-15/G.704;
  • линейный код: NRZ, AMI и HDB3;
  • чувствительность приёмника: –12 дБ.

Модуль используется для передачи данных через аппаратуру ИКМ-15 типа БОЛТ-15, БУК-15, ИВА, КЕДР, КЕДР-М и по каналам G.703/E1.



MIM-UPI2, MIM-UPI3 и MIME-2xUPI3

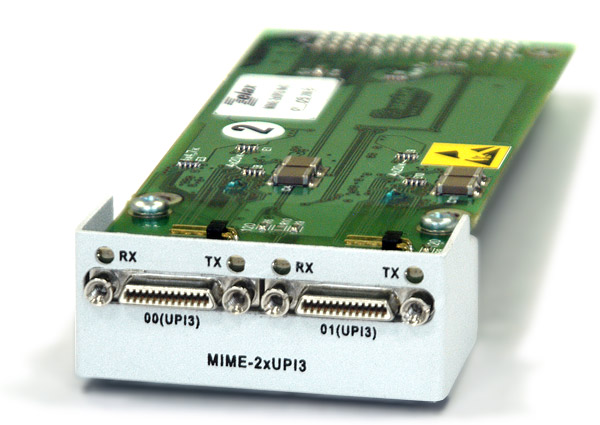

Модуль с двумя последовательными универсальными портами УПИ-3 Zelax MIME-2xUPI3Модули с последовательными универсальными портами УПИ-2/УПИ-3:

  • интерфейсы: V.35, RS-232, RS-449, RS-530, V.10, V.11;
  • скорость передачи данных: от 64 до 8192 кбит/с;
  • режим передачи данных: синхронный;
  • режим работы: DTE или DCE;
  • выбор интерфейса и режима DTE/DCE осуществляется подключением соответствующего кабеля.

Модули применяются для подключения к спутниковым, радио- и xDSL-модемам, маршрутизаторам и т.п.



MIME-UPI3-G703L

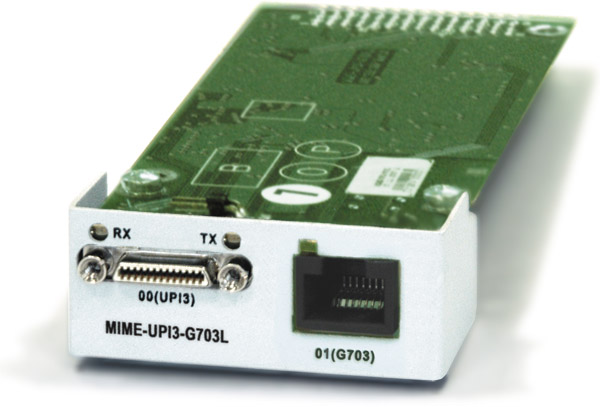

Модуль с одним портом последовательного синхронного универсального периферийного интерфейса УПИ-3 и одним портом G.703/E1 Zelax MIME-UPI3-G703LМодуль с одним последовательным универсальным портом УПИ-3 и одним портом G.703/E1:

  • порт УПИ-3:
    • интерфейсы: V.35, RS-232, RS-449, RS-530, V.10, V.11;
    • скорость передачи данных: от 64 до 8192 кбит/с;
    • режим передачи данных: синхронный, DTE или DCE, выбор интерфейса и режима DTE/DCE осуществляется подключением соответствующего кабеля;
  • порт G.703:
    • интерфейс G.703, ГОСТ 26886-86;
    • цикловая структура: отсутствует/G.704;
    • чувствительность приёмника: –12 дБ;
    • линейный код: HDB3 и AMI.

Модуль применяется для одновременного подключения к спутникивым, радио- и xDSL-модемам, и оборудованию с интерфейсами G.703/E1, например, мультиплексорам SDH/PDH и радиорелейным станциям.



MIM-VLT32

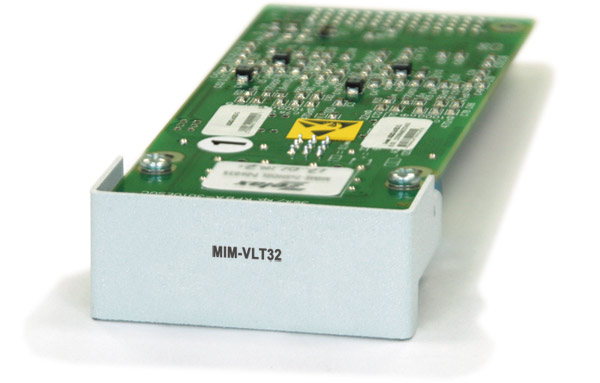

Модуль сжатия голосового трафика Zelax MIM-VLT32Модуль сжатия голосового трафика:

  • сжатие до 32 голосовых каналов из 2 входных каналов E1;
  • сжатие голосовых данных в 10 раз;
  • обнаружение голосовой активности (VAD);
  • генерация комфортного шума (CNG);
  • поддерживаемые типы сигнализации: ОКС No7, E-DSS1 (PRI), 2ВСК, R1.5, DTMF и коды 2 из 6;
  • обработка сигнализации 2ВСК;
  • эхокомпенсация в соответствии с рекомендациями G.165 и G.168;
  • компенсация эхо 64 мс;
  • выключение сжатия в любом из каналов;
  • выключение эхокомпенсации в любом из сжатых каналов;
  • прозрачная передача факсов и модемов ТЧ;
  • определение типа передаваемой информации голос, факс и модем ТЧ.

Модуль обеспечивает десятикратное сжатие речевых каналов потока E1, что позволяет уменьшить необходимую пропускную способность канала до 320 кбит/с.



MIME-4xFXS, MIME-4xFXO и MIME-2xFXS-2xFXO

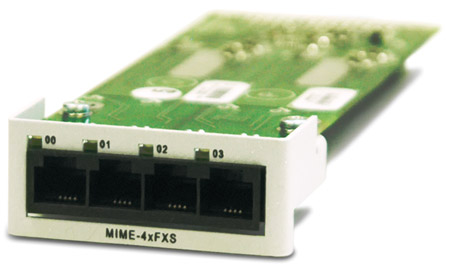

Телефонный модуль Zelax MIME-4xFXSМодули с портами FXS, FXO и ТЧ:

  • интерфейс: FXS или FXO/ТЧ;
  • количество портов: 4;
  • способ набора номера: импульсный и тональный;
  • поддержка режима FXS-FXS;
  • режим работы ТЧ: двух или четырёхпроводный канал.

Телефонные модули предназначены для реализации телефонных окончаний в оборудовании Speedway с целью передачи их сигналов через интерфейсы УПИ, Е1, SHDSL и Ethernet.



MIME-4xRS232I, MIME-4xRS485I

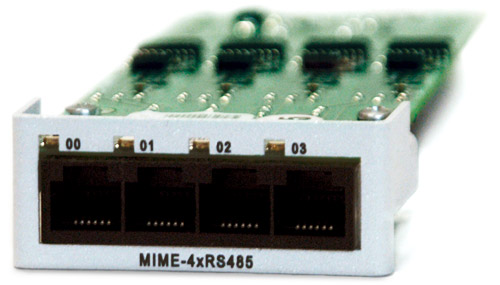

Телефонный модуль Zelax MIME-4xRS485IМодули с четырьмя портами RS-232/485:

  • интерфейс: RS-232/485;
  • скорость передачи данных: от 350 до 250000 бит/с;
  • режим передачи данных: асинхронный;
  • режим работы (для модуля RS-485): двухпроводной/четырехпроводной;
  • гальваническая развязка.

Модули предназначены для реализации интерфейсов RS-232 и RS-485 в устройствах ММ-22х/52х с целью передачи их сигналов через интерфейсы УПИ, Е1, SHDSL, Ethernet.
