ИБЭП-220(380)/24В-210А-3/7(1000)-8U

Номенклатурное наименование: ИБЭП-220(380)/24В-210А-3/7(1000)-8U

Источник бесперебойного электропитания ИБЭП-220(380)/24В-210А-3/7(1000)-8U предназначен для преобразования переменного напряжения ~220В в постоянное напряжение 24В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

ИБЭП выполнен в корпусе высотой 8U, рассчитанном на установку в конструктив 19”.

Питание ИБЭП-380/24В-210А-3/7(1000)-8U осуществляется от трехфазной 380В или однофазной 220В сети переменного тока 50(60)Гц и АКБ.

ИБЭП предназначен для работы в комплекте с двумя АКБ, каждая из которых состоит из двух кислотных аккумуляторов ёмкостью до 1000А/ч.

Состав
ИБЭП состоит из двух корпусов:
- корпус А - с кросс-платой, УКУ, клеммным блоком и панелью АВ;
- корпус Б - с БПС в количестве 3 штук.

Корпус А

УКУ включает в себя:
- микропроцессор для обработки контрольно-измерительной информации и управления ИБЭП;
- графический ЖКИ для вывода контрольно-сервисной информации;
- пять кнопок («Влево», «Вправо», «Вверх», «Вниз», «Ввод») для управления УКУ;
- контроллер CAN, обеспечивающий функции телеметрии и телеуправления (по заявке потребителя);
- контроллер Ethernet, обеспечивающий функции телеметрии и телеуправления по локальной сети или через Интернет (по заявке потребителя);
- контроллер RS-232 для связи с ПЭВМ и обеспечения функции телеметрии и телеуправления;
- блок питания микропроцессора.

Панель АВ обеспечивает включение (отключение) сети, нагрузки, АКБ, а также защиту от короткого замыкания и перегрузок по току в ИБЭП, в том числе:
• по сети - трехполюсный АВ;
• по нагрузке ИБЭП – до десяти АВ (по выходу «-24В»);
• по цепи подключения АКБ – два двухполюсных АВ (по шинам «+АКБ» и «- АКБ»).

Клеммный блок обеспечивает коммутацию сети, АКБ, потребителей, цепей сигнализации и корпуса Б.

Корпус Б
В ИБЭП установлены три БПС, каждый с током нагрузки 35А. Максимальный результирующий ток составляет 90А. ИБЭП обеспечивает либо совместную работу всех установленных ПНС на одну общую нагрузку, либо избирательную работу ПНС, исходя из количества нагрузок, необходимого тока и резервирования. Величина выходного напряжения программируется в установках.

На передней панели каждого БПС расположены:

- светодиодный индикатор (зелёный) « Работа » (индицирует включенное состояние БПС и наличие напряжения на его выходе);
- светодиодный индикатор (красный) « БПС откл. » (индицирует аварийное состояние БПС);
- светодиодный индикатор (жёлтый) « Сеть » (индицирует включение БПС в сеть).

Основные технические характеристики БПС в составе ИБЭП
БПС выполнен по мостовой схеме с независимым возбуждением и фазовой широтно-импульсной модуляцией, имеет активный корректор коэффициента мощности на входе и управляется микроконтроллером.

Входное напряжение питания, В……………………….... 180-250
Номинальное выходное напряжение Uном, В ..…..24
Максимальный выходной ток, А...………………………....30

БПС и их работа
Каждый БПС обеспечивает: - работу в режимах стабилизации напряжения или токоограничения;
- выявление критических и аварийных режимов и отключение аварийного БПС;
- световую индикацию наличия сетевого напряжения, наличия выходного напряжения (или отключенного состояния БПС), индикацию вида аварии;
- регулировку величины выходного напряжения по сигналу от УКУ;
- работу в автономном режиме (без УКУ).

Управление
Осуществляется местно с лицевой панели; либо удалённо с помощью ПК, подключенного к УКУ по интерфейсу RS-232, а также (опционально) по интерфейсам LAN или CAN. По интерфейсам RS-232, LAN и CAN обеспечивается:
- формирование сигналов телеметрии о состоянии БПС и АКБ;
- просмотр журнала аварий, журнала АКБ и формирование команд включения/отключения БПС;
- включение спецфункции «Выравнивающий заряд» продолжительностью от 1-го до 24-х часов;
- включение специальной функции «Контроль ёмкости АКБ».

Сервисные функции УКУ
- цифровая индикация параметров питающей сети, БПС, АКБ, НАГРУЗКИ;
- включение БПС на параллельную работу и выравнивание токов БПС;
- выявление исчезновения сети или недопустимого снижения её напряжения;
- выявление отсутствия АКБ или обрыва её цепи;
- управление выходными напряжениями БПС для обеспечения коррекции напряжения постоянного подзаряда в зависимости от температуры батарей;
- выполнение специальных функций:
- «Выравнивающий заряд» - увеличение выходных напряжений БПС на заданное время для обеспечения выравнивающего заряда АКБ;
- «Контроль ёмкости АКБ» - отключение БПС и разряд одной АКБ (при полностью заряженной второй) на нагрузку до заданного минимального напряжения и запоминание полученной величины ёмкости АКБ.
- автоматический программируемый контроль ёмкости АКБ;
- автоматический программируемый выравнивающий заряд;
- заполнение журнала аварий;
- заполнение журнала АКБ;
- часы реального времени.

УКУ обеспечивает формирование сигналов «АВАРИЯ» на релейных контактах телеметрии и соответствующих звуковых сигналов:
- «АВАРИЯ» - непрерывный звуковой сигнал;
- «Разряд батареи» или «t БПС°С > t сигн°С» - короткие звуковые сигналы каждые 2-3 с;
- «t АКБ°С > t бат.сигн°С» - короткие звуковые сигналы каждые 5-7 с;
- «Напряжение АКБ ниже Uсигн» - короткие ежесекундные звуковые сигналы;
- « Авария АКБ ».

Перечень защит, используемых в ИБЭП

Нагрузка
- от недопустимого отклонения напряжения на выходе ИБЭП
- от исчезновения напряжения сети

БПС
- от недопустимого отклонения напряжения в питающей сети;
- от короткого замыкания на выходе;
- от токовых перегрузок (режим токоограничения);
- двухступенчатая защита от перегрева;
- от недопустимого отклонения напряжения на выходе;
- от потери связи с УКУ (переход в автономный режим).

АКБ
- от неправильной полярности подключения АКБ;
- от разряда ниже минимально допустимого значения напряжения;
- от превышения допустимого напряжения заряда;
- от превышения током заряда заданной величины (ограничение тока заряда).

Сеть ~220В - от перегрузок по току при аварии в ИБЭП.

Охлаждение ИБЭП – принудительное, внутренними вентиляторами.

Содержание и заряд аккумуляторной батареи
АКБ содержатся и заряжаются от ИБЭП и работают на нагрузку при исчезновении сетевого напряжения или при отказе БПС. При работе АКБ на нагрузку и разряде её до напряжения Uсигн, заданного пользователем в УКУ, выдаются короткие ежесекундные звуковые сигналы «Авария».

При глубоком разряде АКБ (до 20,5В) схема контроля состояния АКБ отключает её от нагрузки и отключает питание УКУ. Подключение батареи к нагрузке произойдет при увеличении напряжения на ней более, чем на 5…8 В напряжения отключения или при включении одного из БПС.

В ИБЭП обеспечивается корректировка напряжения постоянного подзаряда в зависимости от температуры той батареи, у которой в данный момент она наибольшая.

В ИБЭП предусмотрены:
- Режим контроля ёмкости АКБ. При включении этого режима автоматически отключаются БПС, и батарея разряжается на штатную нагрузку. УКУ разрешает включение этого режима только при полностью заряженной второй АКБ. За ёмкость батареи принимаются А*Часы, отданные в нагрузку при разряде батареи до Uсигн.. При окончании разряда БПС автоматически включаются, а полученная величина ёмкости запоминается в УКУ.
- Режим выравнивающего заряда. Выравнивающий заряд включается на время от 1 до 24 часов. В течение этого времени напряжение подзаряда АКБ увеличивается на 0.5 - 3% (программируется) относительно напряжения постоянного подзаряда.
- Автоматическое включение режима контроля ёмкости АКБ и режима выравнивающего заряда через заданные интервалы времени с фиксацией результатов в журнале АКБ.

Подключение потребителей
Подключение цепей питания, нагрузки и заземления производится на клеммном блоке, расположенном на задней стороне устройства под съемной крышкой:
- провод защитного заземления сечением не менее 4 кв. мм (в случае, если не используется соответствующий провод в питающем кабеле);
- от трехфазной сети переменного тока – пятипроводный кабель с сечением медных проводов не менее 2,5 кв. мм либо от однофазной сети переменного тока – трехпроводный кабель с сечением медных проводов не менее 4,0 кв. мм;
- от каждой АКБ - двухпроводный кабель с сечением медных проводов не менее 10кв. мм;
- от НАГРУЗКИ - двухпроводные кабели в соответствии с количеством нагрузок и сечением из расчета для медных проводов не более 5 А/кв.мм.

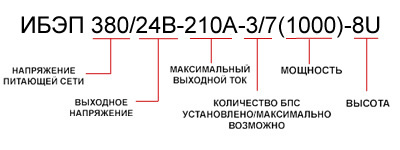

Номенклатурное наименование
