Технические характеристики IP АТС OpenVox UCP1600
Характеристики
OpenVox Unified Communication Platform (UCP) — это идеальное решение для интеграции данных, голоса и видео в одном продукте для малых и средних предприятий, которое может использоваться в таких сценариях, как правительственные и корпоративные системы вызовов, коммерческие центры вызовов и диспетчерские центры.
Серия продуктов UCP включает шасси, коммутатор, главную плату управления и модульные платы и т. д. Концепция UCP заключается в том, что пользователи могут выбирать различные функциональные и производительные модульные платы и платы управления в соответствии со своими потребностями, и эти модули подключаются к объединительной плате через высокоскоростной Ethernet через специальные коммуникационные разъемы. Продукты UCP используют ядро программного коммутатора SIP, высокую интеграцию, широкополосную и узкополосную интегрированную конструкцию, что может эффективно повысить эффективность связи и сократить эксплуатационные расходы.
Особенности:
Модульная конструкция позволяет пользователям напрямую устанавливать, настраивать или удалять коммуникационные модули, такие как коммутационные платы, главные платы управления и сервисные платы. Коммутационные и сервисные модули могут поддерживать горячую замену.
Каждый модуль подключается к высокоскоростному Ethernet, а затем подключается к PSTN (телефонная коммутируемая сеть общего пользования) или к оборудованию голосовой коммутации частной сети через беспроводной транкинг, цифровой транкинг, аналоговый транкинг и широкополосный SIP-транкинг.
Основной модуль управления совместим с основными платформами IMS/NGN, серверами IPPBX и SIP и может быть установлен с Asterisk, Elastix, trixbox, 3CX и другими серверами SIP или платформами VOS VoIP и т. д.
Сервисный модуль подключается к главному устройству через сигнализацию SIP; с точки зрения стыковки программного обеспечения он идеально совместим с Asterisk, Elastix, trixbox, 3CX и другими серверами SIP или платформами VOS VoIP.
Технические характеристики:
|
Chassis |
UCP1600 |
UCP2120 |
UCP4131 |
|
Slot |
1 main control board slot 4 module board slots |
2 main control board slot 9 module board slots |
2 main control board slot 9 module board slots 2 power supply slots |
|
Weight |
3.9kg |
5.6kg |
9.6kg |
|
Dimension |
44mm*434mm*330mm (height*width*length) |
88mm*434mm*330mm (height*width*length) |
176.3mm*435.8mm*330mm (height*width*length) |
|
Redundant Power Supply |
NO |
Yes |
|
|
DC Powe Supply |
NO |
Yes |
|
|
Maximum Power |
64W |
170W |
340W |
|
Maximum Output Power (AC power) |
75W |
200W |
400W |
|
Input Voltage（AC power） |
100V~240V AC |
||
|
Input Voltage（DC power） |
NO |
-48V ~ -60V DC |
|
|
Power Frequency（AC power） |
50Hz/60Hz |
||
|
Long-term Working Temperature |
0°C ~ 45°C |
||
|
Short-term Working Temperature |
- 5°C ~ 55°C |
||
|
Ambient Humidity |
5% ~ 95%, non-condensing |
||
|
Storage Temperatue |
-40°C ~ 70°C |
||
Функции
OpenVox Unified Communication Platform (UCP) — это не просто шлюз VoIP или IPPBX, это гибридная унифицированная коммуникационная платформа, которая включает в себя функции шлюза VoIP и IPPBX. Вы можете просто настроить свой IPPBX и шлюз VoIP с различными интерфейсными модулями в одном шасси. UCP поддерживает Core Switch Unit (CSU), Core Control Unit (CCU) и Module Unit. Module Unit включает Wireless Trunk Unit (WTU), Analog Interface Unit (AIU), Digital Trunk Unit (DTU), RIU (Radio Interface Unit), ACU (Audio Communication Unit), RAID Storage Unit (RSU) и Storage Expand Unit (SEU), поддерживающие доступ к линиям GSM/LTE, аналоговым линиям, цифровым линиям, RAID и расширение хранилища. Сервисные платы UCP могут быть опциональными в зависимости от емкости системы. Пустые слоты для ненастроенных интерфейсных плат, необходимо установить пустые панели.

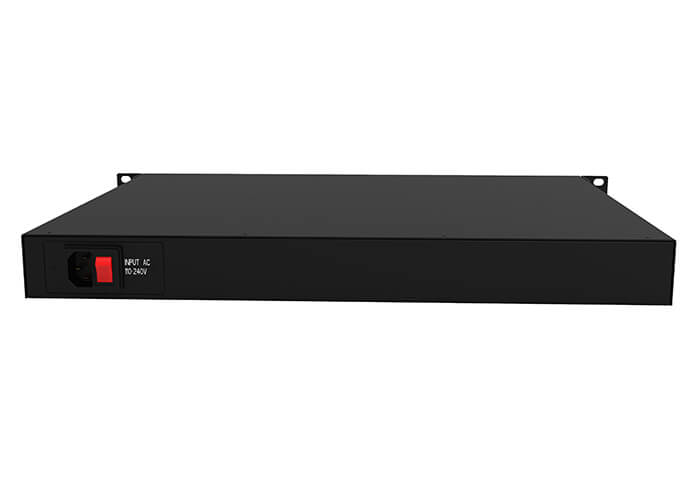

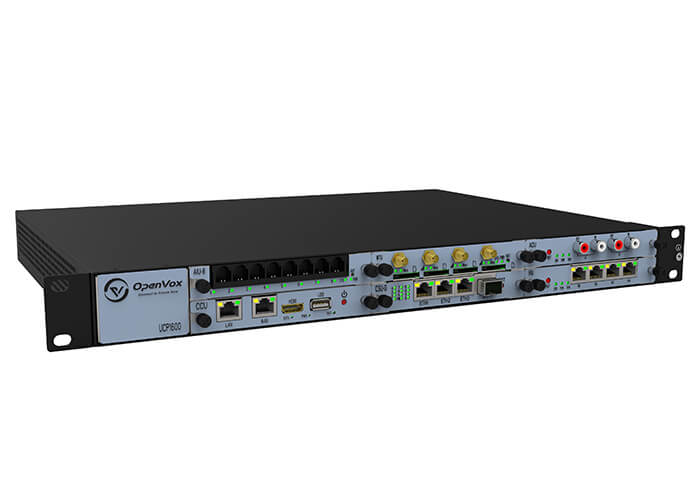

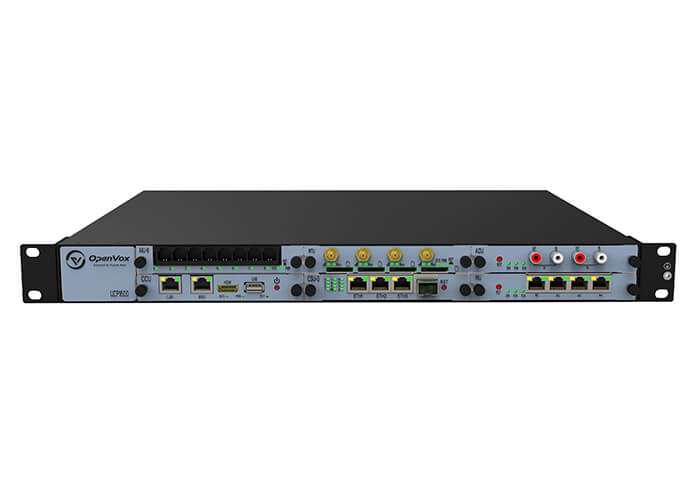

UCP1600 — это стандартное шасси 1U шириной 434 мм, глубиной 330 мм и высотой 44 мм, которое может быть установлено в 19-дюймовом шкафу по стандартам IEC (Международная электротехническая комиссия). UCP1600 имеет один слот для основной платы управления и четыре слота для модульной платы для удовлетворения бизнес-потребностей пользователей до 100. Модуль основной платы управления имеет архитектуру X86 и работает как отдельная система IPPBX с поддержкой Linux и Windows. Кроме того, сервисная плата будет определять начальный IP-адрес на основе номера слота, например, слот 2: 172.16.80.2.
Характеристики сервисной платы:
|
UCP1600 Service Board Option |
|
|||
|
CSU (Core Switch Unit) |
CSU-F |
100M Switch; Support 100M ETH port*2, Console*1, RST*1; |
||
|
CSU-G |
1000M Switch; Support 1000M ETH port*3, SFP*1, RST*1; |
|||
|
CCU (Core Control Unit) |
CCU-N-BAYL |
Intel Bay Trail quad-core processor; Support 100M ETH port*2, HDMI*1, USB*1, RST*1; |
||
|
CCU-N-GML |
Intel Celeron Gemini Laky quad-core processor; Support 100M ETH port*2, HDMI*1, USB*1, RST*1; |
|||
|
Module Unit |
WTU (Wireless Trunk Unit) |
Support 4 GSM/LTE channels access; |
||
|
AIU-8 (Analog Interface Unit-8) |
Support 8 FXO, 8 FXS, 4 FXO and 4FXS interfaces; |
|||
|
AIU-16 (Analog Interface Unit-16) |
Support 16 FXS interfaces; |
|||
|
MIU (Magnet Interface Unit) |
Support 4/8 magnet ports; |
|||
|
DTU (Digital Trunk Unit) |
Support 1/2/4 E1/T1 access; |
|||
|
RIU (Radio Interface Unit) |
Support 2/4 radio trunk ports; |
|||
|
ACU (Audio Communication Unit) |
Support 2 pairs audio ports; |
|||
|
SEU (Storage Expand Unit) |
Supports 2.5-inch mechanical or SSD; (Needs to be used with CCU) |
|||
