SHDSL-модем М-1Д предназначен для соединения сегментов локальных сетей Ethernet с возможностью одновременной передачи до четырёх каналов аналоговой телефонии.
| Максимальная скорость, кбит/с | Максимальная длина линии, км, при использовании кабеля типа: | ||||
|---|---|---|---|---|---|
| ТПП-0.4 (AWG26) | ТПП-0.5 (AWG24) | ||||
| по 2 парам | по 1 паре | TC-PAM16 | TC-PAM32 | TC-PAM16 | TC-PAM32 |
| 6144 | 3072 | — | 3,8 | — | 5,4 |
| 5632 | 2816 | — | 4 | — | 5,5 |
| 5120 | 2560 | — | 4,2 | — | 5,6 |
| 4608 | 2304 | 4,4 | 4,4 | 5,8 | 5,8 |
| 4096 | 2048 | 4,6 | 4,6 | 6 | 6 |
| 3072 | 1536 | 5 | 4,8 | 7 | 6,8 |
| 2048 | 1024 | 5,8 | 5 | 7,8 | 7 |
| 1536 | 768 | 6,2 | 5,2 | 8,4 | 7,2 |
| 1024 | 512 | 6,4 | 5,4 | 8,6 | 7,4 |
| 512 | 256 | 7 | — | 9,4 | — |
| 384 | 192 | 7,4 | — | 9,8 | — |
М-1Д обеспечивает построение канала связи, прозрачного для любых протоколов.
М-1Д отвечает требованиям стандарта IEEE 802.1Q и позволяет использовать технологию виртуальных сетей (VLAN). Встроенный в модем мост обслуживает восемь приоритетных очередей (QoS). Благодаря этому поддерживается работа приложений, чувствительных к скорости доставки Ethernet-кадров. Например, с использованием модемов М-1Д можно организовать одновременную работу в сети Ethernet компьютеров и IP-телефонов.
Если в распоряжении пользователя имеется четырёхпроводная линия, то скорость передачи данных можно увеличить вдвое, для этого в модем нужно установить дополнительный модуль М-1-SHDSL. Если один из каналов SHDSL выходит из строя, поток данных передается с пониженной скоростью по оставшемуся исправному каналу. В четырёхпроводном режиме модем автоматически выбирает пары (Cross link detection).
Управление М-1Д, и контроль его параметров осуществляется через порт Ethernet при помощи Telnet или через терминальный порт RS-232. Этот же порт RS-232 может работать в режиме передачи данных со скоростью до 230,4 кбит/с.
М-1Д позволяет организовать в канале SHDSL два или четыре телефонных канала. Для этого необходимо установить в модем соответственно модули с портами FXS и FXO.
По телефонным каналам могут работать факсимильные аппараты и модемы для каналов ТЧ (обычные телефонные модемы).
Порты FXS и FXO могут также работать в режиме выделенного канала ТЧ с двух или четырехпроводным окончанием.
Для телефонии используется динамическое выделение полосы канала SHDSL, т.е. при отсутствии телефонных разговоров вся полоса выделяется порту Ethernet.
Преимущества
- модульная конструкция;
- передача по каналу SHDSL данных Ethernet, RS-232 и до четырёх аналоговых телефонных каналов;
- поддержка качества обслуживания (QoS), необходимого для передачи VoIP;
- поддержка VLAN;
- двухпроводный или четырёхпроводный режим работы;
- возможность использования в качестве регенератора SHDSL;
- возможность ограничения скорости передачи данных Ethernet в линию связи в пределах 1...9999 кбит/с;
- динамическое распределение полосы пропускания канала SHDSL между цифровыми интерфейсами и телефонными каналами;
- по каналам ТЧ, организованным с помощью М-1Д, могут работать аналоговые модемы и факсы;
- режим выделенного канала ТЧ;
- встроенный BER-тестер;
- гарантия 5 лет.

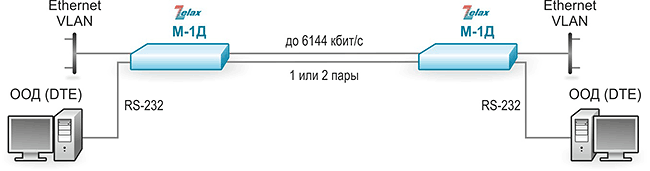

Соединение сегментов сетей Ethernet по одной или двум
симметричным медным витым парам
Асинхронный порт RS-232 может работать
в режиме передачи данных со скоростью до 230,4 кбит/с

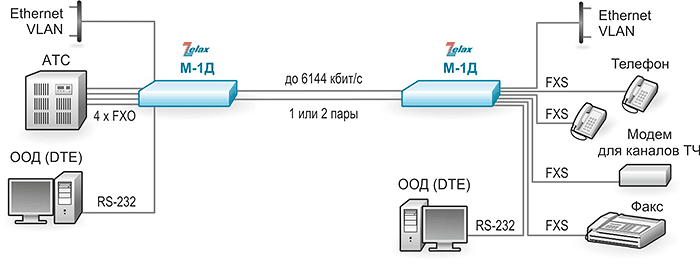

М-1Д позволяет организовать в канале SHDSL два или четыре телефонных канала
Порты FXS и FXO могут также работать в режиме выделенного канала ТЧ
с двух- или четырёхпроводным окончанием
- М-1-SHDSL — дополнительный порт SHDSL;
- M-1-2xFXO — два порта для подключения к аналоговой АТС;
- М-1-2хFXS-1-2448-АС — два порта для подключения телефонных аппаратов, модуль устанавливается в изделия с питанием АС9 и в стоечный вариант;
- М-1-2хFXS-1-2448-DС — два порта для подключения телефонных аппаратов, модуль устанавливается в изделия с питанием DC60;
- M-1-4xFXO — четыре порта для подключения к аналоговой АТС;
- М-1-4хFXS-1-24-АС — четыре порта для подключения телефонных аппаратов, модуль устанавливается в изделия с питанием АС9 и в стоечный вариант, напряжение в линии только 24 В;
- М-1-4хFXS-1-24-DС — четыре порта для подключения телефонных аппаратов, модуль устанавливается в изделия с питанием DC60, напряжение в линии только 24 В.
Порт SHDSL:
- количество портов: 1 или 2 (с дополнительным модулем М-1-SHDSL);
- физическая линия: одна/две ненагруженные витые пары;
- параметры линейного интерфейса удовлетворяют рекомендациям:
ITU G.SHDSL (ITU-T G.991.2, G.994.1),
ETSI SDSL (ETSI TS 101 524); - кодирование: TC-PAM8, TC-PAM16 и ТС-РАМ32;
- режим работы: синхронный или плезиохронный;
- скорость передачи данных: до 3072 кбит/с (по одной паре) или до 6144 кбит/с (по двум парам).
Порт Ethernet (мост/управление):
- интерфейс: 10Base-T;
- возможность ограничения скорости передачи данных в линию связи в пределах 1...9999 кбит/с;
- поддержка VLAN;
- прозрачность для любых протоколов;
- качество обслуживания (QoS):
- классификация кадров по значениям полей VLAN ID, VLAN CoS, IP TOS, IP-адресам;
- очереди с 8 уровнями приоритетов.
- трансляция сигнала целостности Ethernet-соединения на удалённую сторону.
- число портов: 2 или 4;
- способ набора номера: импульсный и тональный;
- длина абонентского шлейфа: свыше 3 км по ТПП-0,5;
- встроенный эхоподавитель;
- поддержка работы факсов и модемов для каналов ТЧ;
- поддержка режима двух или четырёхпроводного выделенного канала ТЧ;
- поддержка режима FXS-FXS;
- настраиваемая длительность сигнала Flash.
Порт RS-232 (управление/данные):
- порт используется для управления изделием с персонального компьютера и для передачи данных;
- режим работы: асинхронный, DCE;
- скорость передачи данных: до 230.4 кбит/с;
- управление потоком данных: программное и аппаратное.
Управление и контроль работы:
- через порт Ethernet при помощи протокола Telnet;
- с внешнего терминала (например, ПК) через асинхронный порт RS-232;
- с удалённого SHDSL-оборудования в соответствии со стандартом ITU-T G.991.2;
- возможность обновления встроенного ПО;
- встроенный BER-тестер;
- возможность включения локальных и удалённых шлейфов;
- светодиодная аварийная индикация.
Питание:
- от сетевого адаптера ~220/~9 В;
- ~220 В;
- =20...72 В.
Конструктивное исполнение:
- пластмассовый корпус 226x166x45 мм;
- металлический корпус высотой 1U для монтажа в стойку 19”;
- без корпуса, для монтажа в конструктив Р-12;
- без корпуса, для монтажа в конструктив Р-510.
| Код заказа | Описание |
|---|---|
| М-1Д-AC9 * | пластмассовый корпус 226x166x45 мм, питание ~220 В |
| М-1Д-DC60 | пластмассовый корпус 226x166x45 мм, питание =20...75 В |
| М-1ДК-AC9 | для конструктива Р-510 (AC), питание ~9 В |
| М-1ДК-DC60 | для конструктива Р-510 (DC), питание =20...72 В |
| М-1ДИ-AC9 * | для конструктива Р-12, питание ~220 В |
| М-1ДИ-DC60 | для конструктива Р-12, питание =20...72 В |
| М-1ДT | металлический корпус 19", 1U, питание ~220 В |
* — комплектуется сетевым адаптером ~220 В/~9 В
| Код заказа | M-1-SHDSL | М-1-2xFXO, М-1-4xFXO | М-1-2xFXS-1- 2448-AC | М-1-4xFXS-1- 24-AC | М-1-2xFXS-1- 2448-DC | М-1-4xFXS-1- 24-DC |
|---|---|---|---|---|---|---|
| М-1Д-AC9 | + | + | + | + | ||
| М-1Д-DC60 | + | + | + | + | ||
| М-1ДК-AC9 | + | + | + | + | ||
| М-1ДК-DC60 | + | + | + | + | ||
| M-1ДT | + | + | + | + | ||
| М-1ДИ-AC9 | + | + | + | + | ||
| М-1ДИ-DC60 | + | + | + | + |
