  • Управляемые коммутаторы ZES третьего уровня для построения сетей Ethernet.

    МодельКоличество и тип портов Ethernet
    ZES-3026XQ-UPR 24 x SFP+ 10 Гбит/с 2 x QSFP+ 40 Гбит/с
    ZES-3028GX-AC220 24 х 10/100/1000 Мбит/с 4 x SFP+ 10 Гбит/с
    ZES-3052GX-AC220 48 х 10/100/1000 Мбит/с 4 x SFP+ 10 Гбит/с
    ZES-3028GPCX-AC220 20 х 10/100/1000 Мбит/с, PoE 30 Вт, 4 х комбо 1 Гбит/с 4 x SFP+ 10 Гбит/с
    ZES-3016SCX-UPRL 8 x SFP 1 Гбит/с, 4 х комбо 1 Гбит/с 4 x SFP+ 10 Гбит/с
    ZES-3028SCX-UPRL 16 x SFP 1 Гбит/с, 8 х комбо 1 Гбит/с 4 x SFP+ 10 Гбит/с
    ZES-3028SCX-UPR 16 x SFP 1 Гбит/с, 8 х комбо 1 Гбит/с 4 x SFP+ 10 Гбит/с
    ZES-3052SX-UPRL 48 x SFP 1 Гбит/с 4 x SFP+ 10 Гбит/с
    ZES-3052GPSX-UPR 48 х 10/100/1000 Мбит/с, PoE 30 Вт, 2 x SFP 1 Гбит/с 2 x SFP+ 10 Гбит/с
    ZES-3052GPX-UPR 48 х 10/100/1000 Мбит/с, PoE 30 Вт 4 x SFP+ 10 Гбит/с

    Управляемые коммутаторы Zelax ZES-30xx — это коммутаторы третьего уровня, которые могут быть использованы как в качестве коммутаторов доступа, так и коммутаторов агрегации. Коммутаторы предназначены для построения сетей Ethernet, которые отвечают всем современным требованиям. Коммутаторы ZES-30xx обладают широкими функциональными возможностями, поддерживают статическую и динамическую маршрутизацию, благодаря чему могут быть использованы для организации сетей с различными сервисами.

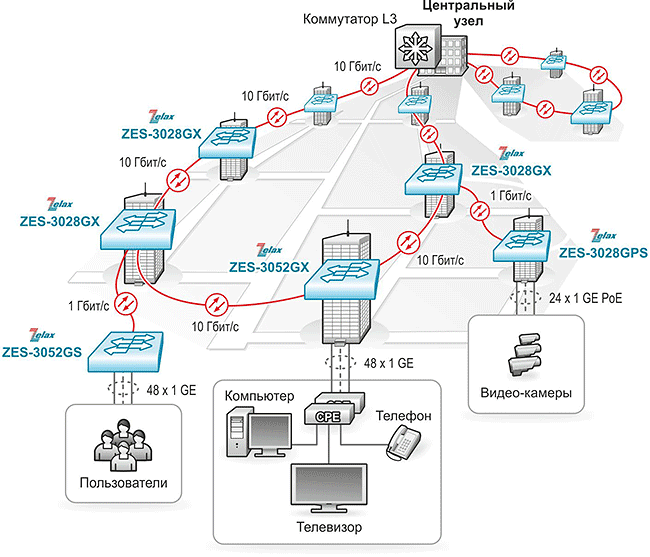

    Область применения коммутаторов достаточно широка. Среди основных задач, которые решают коммутаторы ZES — построение высоконадёжных технологических сетей, организация ЛВС промышленных предприятий, организация сетей видеонаблюдения, беспроводного доступа и т.д.

    Преимущества
    • коммутаторы для построения качественных сетей Ethernet
    • комплексное обеспечение безопасности
    • гибкие механизмы качества обслуживания
    • порты 10 Гбит/с
    • динамическая маршрутизация
    • поддержка PoE
    • гарантия 5 лет
  • Интерфейсы
    • 10Base-T (IEEE 802.3)
    • 100Base-TX (IEEE 802.3u)
    • 1000Base-X (IEEE 802.3z),
      1000Base-T (IEEE802.3ab)
    • 10GBase (IEEE802.3ae)
    • 40GBase (IEEE802.3ba)
    Протоколы 2-го уровня
    • 802.1d (STP), 802.1w (RSTP)
    • 802.1s (MSTP)
    • ERPS (G.8032)
    • протокол резервирования передачи данных в кольцевых топологиях со временем схождения не более 200 мс
    • Root Guard
    • BPDU Forwarding
    • BPDU Guard
    • LLDP, LLDP-MED
    • ULDP
    • ULPP, ULSM (мониторинг состояния, быстрое переключение uplink-портов)
    • Loopback Detection
    • IGMP v1, v2, v3
    • IGMP Snooping Fast Leave
    • Multicast VLAN Registration (MVR)
    • MLD v1, v2
    • DHCP Snooping
    • DHCP relay
    • DHCP опции 37, 38, 82
    • промежуточный агент PPPoE
    • поддержка технологий FRVB/PST
    • 802.3ad (LACP) агрегация портов, до 128 групп, до 8 портов в группе
    • управление потоком: 802.3x, backpressure
    • предотвращение блокировки (HOL)
    VLAN
    • 802.1Q
    • 802.1Q-in-Q: на основе портов, Selective, Flexible
    • GARP, GVRP
    • количество поддерживаемых VLAN: 4095
    • VLAN на основе портов
    • VLAN на основе протокола (по содержимому поля EtherType)
    • VLAN Translation (нет в ZES-3052GPX-UPR)
    • MAC VLAN
    • Voice VLAN
    • Private VLAN
    Маршрутизация (нет в ZES-3026XQ)
    • IPv4 и IPv6
    • статическая маршрутизация
    • RIP v1/v2
    • OSPF v2/v3 (нет в ZES-3052GPSX-UPR)
    • BGP 4/4+ (нет в ZES-3052GPSX-UPR)
    • Black hole route
    • VRRP/VRRPv3 (нет в ZES-3052GPSX-UPR)
    • ISATAP tunnel (нет в ZES-3052GPSX-UPR/GPX-UPR)
    • GRE tunnel (нет в ZES-3052GPSX-UPR/GPX-UPR)
    • BFD 4 (нет в ZES-3052GPSX-UPR)
    • PBR (нет в ZES-3052GPSX-UPR)
    • количество поддерживаемых L3-интерфейсов: 1024
      (ZES-3052GPSX-UPR — 128)
    • размер таблицы маршрутизации: 1024 (ZES-3052GPSX-UPR — 128)
    Многоадресная рассылка (нет в ZES-3026XQ и ZES-3052GPSX)
    • статические маршруты
    • PIM-DM, PIM-SM, PIM-SSM, MSDP
    Качество обслуживания (QoS)
    • классификация трафика на основе: номера порта, MAC-адреса источника и назначения, VLAN ID, 802.1p, IPv4-адреса источника и назначения, IPv6-адреса источника и назначения, номера порта TCP/UDP, типа протокола, DiffServ (ToS, IP precedence), временного диапазона
    • ограничения полосы пропускания с шагом 1 кбит/с
    • количество очередей на каждом порту: 8
    • типы очередей: Strict Priority, SDWRR, WDRR
    • полисинг трафика
    Безопасность
    • количество списков доступа (ACL): 1450,
      ZES-3026XQ-UPR — 4096,
      ZES-3052SX-UPRL/GX-AC220/GPX-UPR — 2900,
      ZES-3052GPSX-UPR — 1536
    • привязка порта к МАС-адресу
    • ограничение количества МАС-адресов на порту
    • простые и расширенные списки доступа (ACL): MAC, IP, IP-MAC
    • фильтрация данных на основе: номера порта, VLAN ID, 802.1p, MAC-адреса источника и назначения, IPv4/6-адреса источника и назначения, номера порта TCP/UDP, типа протокола, полей ToS и IP precedence, поля EtherType, временного диапазона
    • port security
    • ARP Inspection (защита от ARP-атак)
    • IP-MAC-port binding
    • 802.1x
    • управление доступом 802.1х на основе портов и MAC-адресов
    • 802.1х Guest VLAN
    • 802.1x Dynamic VLAN Assignment
    • Local/RADIUS/TACACS+
    • контроль broadcast, multicast и unicast шторма на каждом порту
    Power over Ethernet (PoE)
    • IEEE 802.3af
    • IEEE 802.3at
    • до 30 Вт на порт
    • настройка выходной мощности
    IPv6
    • IPv6 списки доступа
    • QoS на основе IPv6
    • IPv6 MVR
    • IPv6 MLD snooping
    • IPv6 Stateless Auto Configuration
    • IPv6 ICMP
    • IPv6 ND
    • IPv6 ND snooping
    • IPv6 Multicast Address Types
    Производительность
    • коммутационная фабрика:
      • ZES-3026XQ-UPR — 640 Гбит/с
      • ZES-3052SX-UPRL — 176 Гбит/с
      • ZES-3028SCX-UPR(L) — 128 Гбит/с
      • ZES-3016SCX-UPRL — 112 Гбит/с
      • ZES-3028GX-AC220 — 128 Гбит/с
      • ZES-3028GPCX-AC220 — 128 Гбит/с
      • ZES-3052GX-AC220 — 176 Гбит/с
      • ZES-3052GPX-UPR — 176 Гбит/с
      • ZES-3052GPSX-UPR — 140 Гбит/с
    • производительность (для кадров Ethernet длиной 64 байта):
      • ZES-3026XQ-UPR — 476 Мп/с
      • ZES-3052SX-UPRL — 131 Мп/с
      • ZES-3028SCX-UPR(L) — 96 Мп/с
      • ZES-3016SCX-UPRL — 83 Мп/с
      • ZES-3028GX-AC220 — 96 Мп/с
      • ZES-3028GPCX-AC220 — 96 Мп/с
      • ZES-3052GX-AC220 — 131 Мп/с
      • ZES-3052GPX-UPR — 131 Мп/с
      • ZES-3052GPSX-UPR — 104 Мп/с
    • размер таблицы MAC-адресов: 16384 (ZES-3026XQ-UPR — 32768)
    • размер пакетного буфера: 12 Мбит,
      ZES-3026XQ-UPR — 32 Мбит,
      ZES-3052SX-UPRL/GX-AC220/GPX-UPR — 24 Мбит
    • максимальный кадр: 10218 байт,
      ZES-3026XQ-UPR — 16000 байт,
      ZES-3052GPSX-UPR — 9216 байт
    • оперативная память: 512 Мбайт (ZES-3052GPSX-UPR — 256 Мбайт)
    • flash-память: 160 Мбайт (ZES-3052GPSX-UPR — 32 Мбайт)
    Управление и мониторинг
    • стекирование (нет в ZES-3052GPSX-UPR)
    • командная строка (CLI), два уровня доступа: мониторинг, управление
    • Telnet
    • SSH
    • Console
    • Web-интерфейс (SSL)
    • IPv4/v6-управление
    • BootP/DHCP-клиент
    • SNMP v1, v2c, v3
    • SNMP Trap
    • Dying GASP
    • RMON v1, v2, v3, v9
    • локальный журнал событий
    • Syslog
    • sFlow
    • TFTP/FTP-клиент
    • TFTP/FTP-сервер
    • DHCP-сервер
    • Telnet-сервер
    • SNTP/NTP
    • зеркалирование портов (SPAN/RSPAN): one-to-one, many-to-one, на основе потока трафика
    • OAM EFM
    • IEEE 802.3az (Energy Efficient Ethernet)
    • возможность хранения нескольких образов ПО и конфигурационных файлов
    Диагностика
    • диагностика кабеля (TDR)
    • диагностика оптических трансиверов (DDM)
    • ping, traceroute, debug
    • светодиодная индикация
    Условия эксплуатации
    • температура: 0...+50 °С
    • относительная влажность: от 5 до 95% (без образования конденсата)
    Питание (в зависимости от модификации)
    • код AC220: ~220 В
    • код UPRL: ~220, =12 В с резервированием
    • код UPR: ~220, =48 В с резервированием
    • ZES-3052GPSX-UPR/GPX-UPR:
      ~220, =54...57 В с резервированием
    Конструктивное исполнение
    • металлический корпус 19", 1U
    • слот для модуля с возможностью передачи одного или двух потоков G.703/Е1
    • охлаждение: активное
  • Код заказаОписание
    ZES-3026XQ-UPR 24 слота SFP+ 1/10 Гбит/с, 2 слота QSFP+ 40 Гбит/с, универсальное питание с резервированием: ~220 В, =48 В, в стойку 19"
    ZES-3028GX-AC220 24 порта 10/100/1000 Мбит/с, 4 слота SFP+ 10 Гбит/с, питание ~220 В, в стойку 19"
    ZES-3052GX-AC220 48 портов 10/100/1000 Мбит/с, 4 слота SFP+ 10 Гбит/с, питание ~220 В, в стойку 19"
    ZES-3028GPCX-AC220 20 портов 10/100/1000 Мбит/с, PoE 30 Вт, 4 комбо-порта 1 Гбит/с, 4 слота SFP+ 1/10 Гбит/с,
    питание ~220 В, в стойку 19"
    ZES-3016SCX-UPRL 8 слотов SFP 100/1000 Мбит/с, 4 комбо-порта 1 Гбит/с, 4 слота SFP+ 1/10 Гбит/с,
    универсальное питание с резервированием: ~220 В, =12 В, в стойку 19"
    ZES-3028SCX-UPRL 16 слотов SFP 100/1000 Мбит/с, 8 комбо-портов 1 Гбит/с, 4 слота SFP+ 1/10 Гбит/с,
    универсальное питание с резервированием: ~220 В, =12 В, в стойку 19"
    ZES-3028SCX-UPR 16 слотов SFP 100/1000 Мбит/с, 8 комбо-портов 1 Гбит/с, 4 слота SFP+ 1/10 Гбит/с,
    универсальное питание с резервированием: ~220 В, =48 В, в стойку 19"
    ZES-3052SX-UPRL 48 слотов SFP 100/1000 Мбит/с, 4 слота SFP+ 1/10 Гбит/с,
    универсальное питание с резервированием: ~220 В, =12 В, в стойку 19"
    ZES-3052GPSX-UPR 48 портов 10/100/1000 Мбит/с, PoE 30 Вт, 2 слота SFP 1 Гбит/с, 2 слота SFP+ 10 Гбит/с,
    универсальное питание с резервированием ~220 В, =54…57 В, в стойку 19"
    ZES-3052GPX-UPR 48 портов 10/100/1000 Мбит/с, PoE 30 Вт, 4 слота SFP+ 10 Гбит/с,
    универсальное питание с резервированием ~220 В, =54...57 В, в стойку 19"
